D3G 160-BF60-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D3G160BF6001)

<-->Подробнее: id товара: 4437, наименование D3G 160-BF60-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D3G160BF6001), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3718<-->

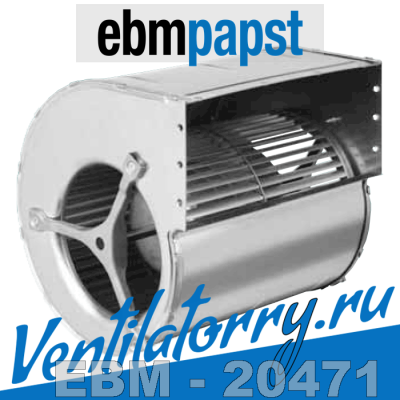

Описание вентилятора Ebmpapst D3G160-BF60-01

D3G160-BF60-01 относится к классу центробежных радиальных вентиляторов двустороннего всасывания. Область применение данной модели – системы кондиционирования, приточной и вытяжной вентиляции промышленных зданий, объектов и сооружений.

Конструктивно устройство представляет собой улиткообразный кожух, изготовленный из оцинкованной стали и рабочее колесо диаметром 160 мм из того-же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, который крепится к корпусу с двух сторон с помощью виброизолирующих креплений.

ЕС-двигатель типа M3G 074-CF (с номинальным напряжением питания 200 В, силой тока 1,20 А и потребляемой мощностью 154 Вт) вращает рабочее колесо по часовой стрелке со скоростью 1390 об/мин, если смотреть на ротор. Двигатели такого типа исполняются с применением современной GreenTech EC технологии, что позволяет не только создавать высокую скорость вращения вентиляторов при высоком давлении, но и делает устройства эффективными по шумоизоляции и энергопотреблению. Система двустороннего всасывания обеспечивает вентилятору высокую производительность и малый уровень шума дБ(А).

За счет широкого диапазона рабочих температур (-25° С – +60° С) устройство может качественно работать в различных климатических условиях. Оптимальная форма и небольшие размеры (226x241x232 мм), вес в 4,9 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в централизованных системах вентиляции.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP42.

Расшифровка маркировки D3G160-BF60-01*:

• D – серия, вентилятор центробежный D3G160;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 160 – типоразмер (крыльчатка/рабочее колесо диаметром 160 мм);
• BF - код механической конструкции;
• 60 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D3G160-BF60-01 достаточно позвонить или написать на электронную почту.

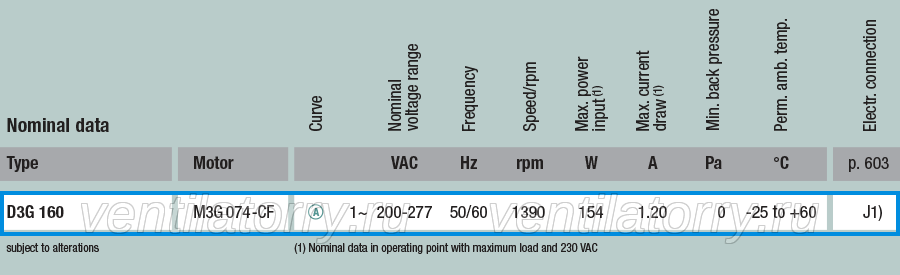

Технические характеристики вентилятора D3G 160-BF60-01

Модель D3G 160-BF60-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D3G160;
Типоразмер: 160;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 074-CF;
Класс защиты: IP 44;
Номинальное напряжение: 200 В;
Сила тока: 1,20 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 154 Вт;
Скорость вращения: 1390 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 226x241x232 мм;
Вес вентилятора: 4,9 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D3G 160-BF60-01

Чертеж и габаритные размеры вентилятора ebmpapst D3G 160-BF60-01
