D3G 146-AH50-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D3G146AH5001)

<-->Подробнее: id товара: 4436, наименование D3G 146-AH50-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D3G146AH5001), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3717<-->

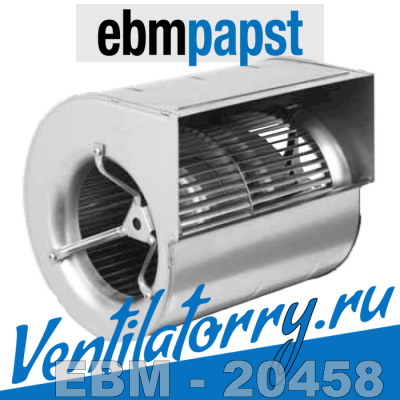

Описание вентилятора Ebmpapst D3G146-AH50-01

D3G146-AH50-01 относится к классу центробежных радиальных вентиляторов двустороннего всасывания. Область применение данной модели – системы кондиционирования, приточной и вытяжной вентиляции промышленных зданий, объектов и сооружений.

Конструктивно устройство представляет собой улиткообразный кожух, изготовленный из оцинкованной стали и рабочее колесо диаметром 146 мм из того-же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, который крепится к корпусу с двух сторон с помощью виброизолирующих креплений.

ЕС-двигатель типа M3G 074-CF (с номинальным напряжением питания 200 В, силой тока 1,30 А и потребляемой мощностью 171 Вт) вращает рабочее колесо по часовой стрелке со скоростью 1740 об/мин, если смотреть на ротор. Двигатели такого типа исполняются с применением современной GreenTech EC технологии, что позволяет не только создавать высокую скорость вращения вентиляторов при высоком давлении, но и делает устройства эффективными по шумоизоляции и энергопотреблению. Система двустороннего всасывания обеспечивает вентилятору высокую производительность и малый уровень шума дБ(А).

За счет широкого диапазона рабочих температур (-25° С – +60° С) устройство может качественно работать в различных климатических условиях. Оптимальная форма и небольшие размеры (206x219x232 мм), вес в 4,0 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в централизованных системах вентиляции.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP42.

Расшифровка маркировки D3G146-AH50-01*:

• D – серия, вентилятор центробежный D3G146;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 146 – типоразмер (крыльчатка/рабочее колесо диаметром 146 мм);
• AH - код механической конструкции;
• 50 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D3G146-AH50-01 достаточно позвонить или написать на электронную почту.

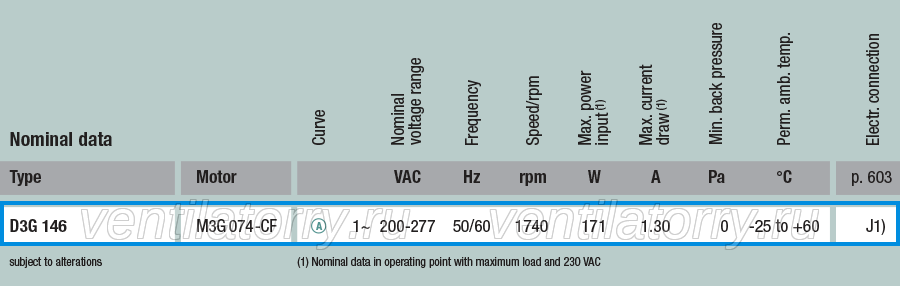

Технические характеристики вентилятора D3G 146-AH50-01

Модель D3G 146-AH50-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D3G146;
Типоразмер: 146;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 074-CF;
Класс защиты: IP 44;
Номинальное напряжение: 200 В;
Сила тока: 1,30 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 171 Вт;
Скорость вращения: 1740 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 206x219x232 мм;
Вес вентилятора: 4,0 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D3G 146-AH50-01

Чертеж и габаритные размеры вентилятора ebmpapst D3G 146-AH50-01
