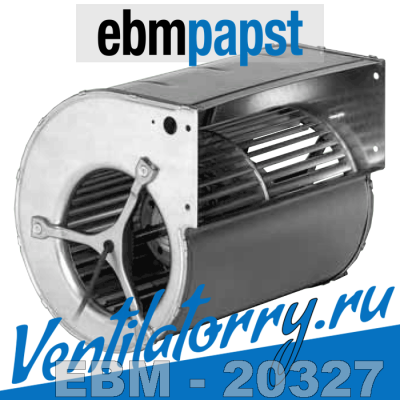

D2E 160-AB01-06, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D2E160AB0106)

<-->Подробнее: id товара: 4127, наименование D2E 160-AB01-06, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D2E160AB0106), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3408<-->

Описание вентилятора Ebmpapst D2E160-AB01-06

Модель D2E160-AB01-06 представляет класс центробежных радиальных вентиляторов двустороннего всасывания. Сферой применение данной модели являются системы кондиционирования, приточной и вытяжной вентиляции промышленных объектов и сооружений.

Конструкция устройства представляет собой улиткообразный кожух, выполненный из оцинкованной стали и рабочее колесо диаметром 160 мм из того же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, вмонтированного в корпус с помощью двустороннего виброизолирующего кронштейна. Однофазный двигатель типа M2E 074-FA работает от сети переменного тока (напряжение 230 В, частота 50 Гц) и вращает рабочее колесо против часовой стрелки со скоростью 1850 об/мин, если смотреть на ротор.

Система двустороннего всасывания обеспечивает вентилятору большую производительность (1195 м3/час), потребляемая мощность устройства 410 Вт, сила тока 1,80 А, уровень шума не превышает 64 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Большой разброс температур работы устройства (-25° С – +40° С) обеспечивает качественную его работу в разных климатических условиях. Оптимальная форма и размеры (225x241x276 мм), вес в 5,7 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в системы, перегоняющие достаточно большие объемы воздуха.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 20.

Расшифровка маркировки D2E160-AB01-06*:

• R – серия, вентилятор центробежный D2E160;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 160 – типоразмер (крыльчатка/рабочее колесо диаметром 160 мм);
• AB - код механической конструкции;
• 01 - код модификаций электрической части;
• 06 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D2E160-AB01-06 достаточно позвонить или написать на электронную почту.

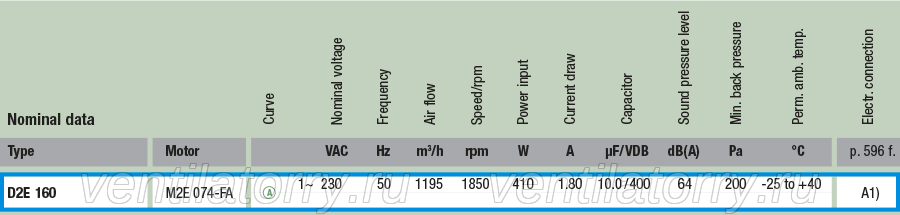

Технические характеристики вентилятора D2E 160-AB01-06

Модель D2E 160-AB01-06 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D2E160;
Типоразмер: 160;
Воздушный поток: 1195 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 074-FA;
Класс защиты: IP 20;
Номинальное напряжение: 230 В;
Сила тока: 1,80 А;
Уровень шума: 64 дБА;
Подшипники: Качения;
Входная мощность: 410 Вт;
Скорость вращения: 1850 об/мин;
Рабочие температуры: -25…+40 °С;
Габариты: 225x241x276 мм;
Вес вентилятора: 5,7 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D2E 160-AB01-06

Чертеж и габаритные размеры вентилятора ebmpapst D2E 160-AB01-06
