D2E 140-HR97-07, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D2E140HR9707)

<-->Подробнее: id товара: 4091, наименование D2E 140-HR97-07, Вентиляторы центробежные ebmpapst, эбм папст EBM, (D2E140HR9707), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3372<-->

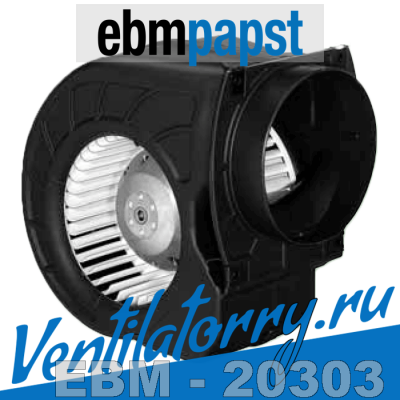

Описание вентилятора Ebmpapst D2E140-HR97-07

Вентилятор D2E140-HR97-07 относится к классу центробежных радиальных. Характерной особенностью данного устройства является возможность двустороннего всасывания вентилируемого воздуха, что существенно расширяет рамки его применения в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Спиралевидный корпус устройства выполнен из полипропилена черного цвета, армированного тальком. В него с помощью виброизолирующего кронштейна вмонтирован двигатель с внешним ротором. На вал двигателя напрямую насажено рабочее колесо диаметром 140 мм с вперед загнутыми лопатками и вращающееся вправо, если смотреть на ротор. Двигатель типа M2E 068-CF работает от сети переменного тока (напряжение 230 В, частота 50 Гц) и вращает 4-х ступенчатый вентилятор со скоростью 1150 об/мин.

Производительность устройства составляет 470 м3/час, потребляемая мощность 130 Вт, сила тока 0,58 А, уровень шума не превышает 58 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Небольшие размеры (215,8x216,4x158 мм) и вес в 2,3 кг позволяют существенно экономить место и использовать различные варианты монтажа устройства в системах вентиляции.

За счет большого температурного диапазона работы устройства (-25° С – +50° С) и исполнения большинства деталей из пластика, вентилятор D2E140-HR97-07 может применяться в сложных климатических условиях и в производствах с агрессивными средами.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 44.

Расшифровка маркировки D2E140-HR97-07*:

• D – серия, вентилятор центробежный D2E 140;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 140 – типоразмер (крыльчатка/рабочее колесо диаметром 140 мм);
• HR - код механической конструкции;
• 97 - код модификаций электрической части;
• 07 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D2E140-HR97-07 достаточно позвонить или написать на электронную почту.

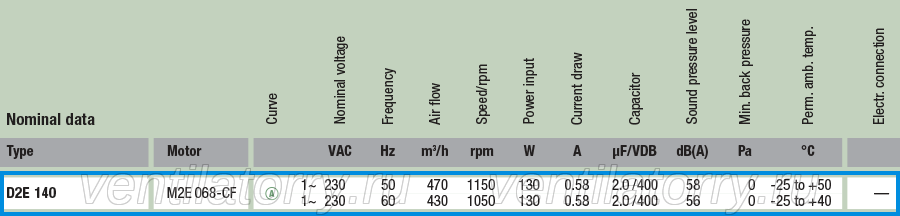

Технические характеристики вентилятора D2E 140-HR97-07

Модель D2E 140-HR97-07 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D2E140;
Типоразмер: 140;
Воздушный поток: 470 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 068-CF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,58 А;
Уровень шума: 58 дБА;
Подшипники: Качения;
Входная мощность: 130 Вт;
Скорость вращения: 1150 об/мин;
Рабочие температуры: -25…+50 °С;
Габариты: 215,8x216,4x158 мм;
Вес вентилятора: 2,3 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D2E 140-HR97-07

Чертеж и габаритные размеры вентилятора ebmpapst D2E 140-HR97-07
