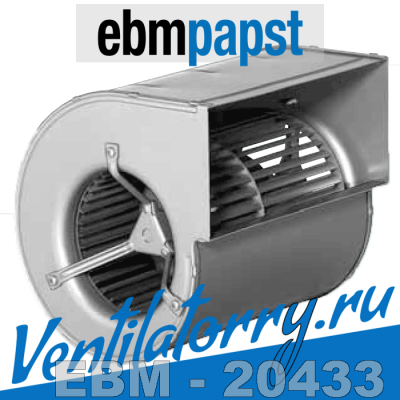

Описание вентилятора Ebmpapst D1G133-AB39-52

D1G133-AB39-52 относится к классу центробежных радиальных вентиляторов двустороннего всасывания. Область применение данной модели – системы кондиционирования, приточной и вытяжной вентиляции промышленных зданий, объектов и сооружений.

Конструктивно устройство представляет собой улиткообразный кожух, изготовленный из оцинкованной стали и рабочее колесо диаметром 133 мм из того-же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, который крепится к корпусу с двух сторон с помощью виброизолирующих креплений.

ЕС-двигатель типа M1G 074-BF (с номинальным напряжением питания 48 В, силой тока 2,80 А и потребляемой мощностью 105 Вт) вращает рабочее колесо по часовой стрелке со скоростью 1780 об/мин, если смотреть на ротор. Двигатели такого типа исполняются с применением современной GreenTech EC технологии, что позволяет не только создавать высокую скорость вращения вентиляторов при высоком давлении, но и делает устройства эффективными по шумоизоляции и энергопотреблению. Система двустороннего всасывания обеспечивает вентилятору производительность 700 м3/час, уровень шума не превышает 62 дБ(А).

За счет широкого диапазона рабочих температур (-25° С – +60° С) устройство может качественно работать в различных климатических условиях. Оптимальная форма и небольшие размеры (170,5x180x215 мм), вес в 3,3 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в централизованных системах вентиляции.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP42.

Расшифровка маркировки D1G133-AB39-52*:

• D – серия, вентилятор центробежный D1G133;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 133 – типоразмер (крыльчатка/рабочее колесо диаметром 133 мм);
• AB - код механической конструкции;
• 39 - код модификаций электрической части;
• 52 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D1G133-AB39-52 достаточно позвонить или написать на электронную почту.

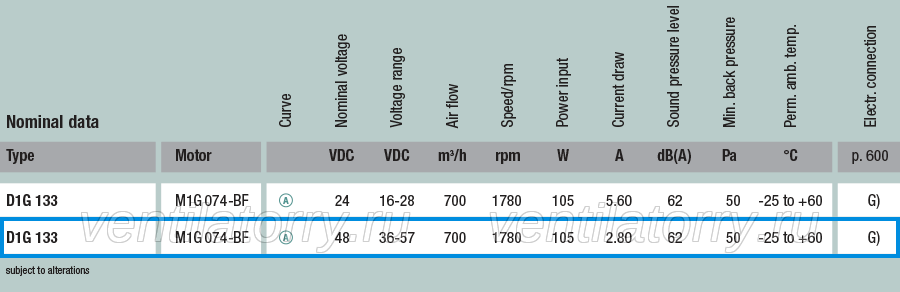

Технические характеристики вентилятора D1G 133-AB39-52

Модель D1G 133-AB39-52 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D1G133;
Типоразмер: 133;
Воздушный поток: 700 м3/час;
Тип электродвигателя: EC motor;
Модель электродвигателя: M1G 074-BF;
Класс защиты: IP 42;
Номинальное напряжение: 48 В;
Сила тока: 2,80 А;
Уровень шума: 62 дБА;
Подшипники: Качения;
Входная мощность: 105 Вт;
Скорость вращения: 1780 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 170,5x180x215 мм;
Вес вентилятора: 3,3 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D1G 133-AB39-52

Чертеж и габаритные размеры вентилятора ebmpapst D1G 133-AB39-52
