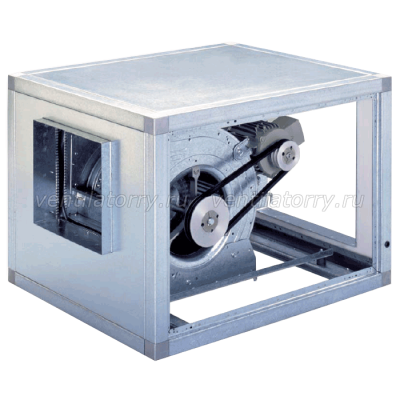

Вентилятор CVTT-20/20 Soler&Palau (Солер Палау,S&P) Вентиляторы в шумоизолированном корпусе- cvtt

Описание вентилятора Soler-Palau CVTT-20/20

CVTT-20/20 это вентилятор, установленный в шумоизолированном корпусе. Его основная особенность — ременная передач между двигателем и крыльчаткой двухстороннего всасывания. В зависимости от скорости двигателя прибор обладает производительностью от 3240 до 22700 м3/час, чему также способствуют существенные габариты (1250мм x 1220мм x 1510мм - горизонтальный выброс воздуха; 1250мм x 1098мм x 1660мм - вертикальный выброс воздуха) и вес 270 кг.

Устройство устанавливается в прямоугольный корпус из оцинкованной стали. С внутренней стороны его панели имеют слой звукоизолирующего синтетического огнеупорного материала толщиной 7мм.

Угловые элементы рамы сделаны из алюминия и придают корпусу дополнительную прочность. На выходной стороне расположена гибкая вставка для соединения с каналом вентиляции. Базовая модель прибора имеет горизонтальное направление выброса воздуха.

Крыльчатка устройства CVTT-20/20 снабжена вперед направленными лопатками, монтируется в улиткообразный кожух и вращается с частотой 400-800 об/мин. Кожух укреплен на основном корпусе с помощью антивибрационных ножек. Двигатель с ременной передачей расположен справа от рабочего колеса.

Вращает вентилятор трехфазный мотор с максимальной мощностью потребления 7,5 кВт, степенью защиты IP 55 и классом изоляции F. Он установлен на специальной раме и имеет регулировку скорости за счет преобразователя частоты.

Расшифровка маркировки CVTT-20/20:

• CVTT – Центробежные вентиляторы в шумоизолированном корпусе (корпусные) от испанского производителя - Soler&Palau;
• 20/20 – типоразмер.

Технические характеристики вентилятора CVTT-20/20

Акустические характеристики вентилятора CVTT-20/20

Аэродинамические характеристики вентилятора SOLER-PALAU CVTT-20/20

Чертеж и габаритные размеры вентилятора soler-palau CVTT-20/20
