Описание вентилятора Soler-Palau CRMTC/6-355/145-1,5

Устройство CRMTC/6-355/145-1,5 - является центробежным вентилятором с пределом огнестойкости 400°С/2 часа и применяется в системах вентиляции для удаления дыма. Оно предназначено для длительной работы по перемещению воздуха температурой до +300°C и предполагает размещение вне зоны с повышенной пожароопасностью. Его производительность составляет 6700 м3/час, а уровень шума 69 дБА.

Значительные габариты устройства (880мм x 960мм x 978мм) определяют монтаж вентилятора в больших производственных помещениях с повышенным шумом и опасностью возникновения пожара.

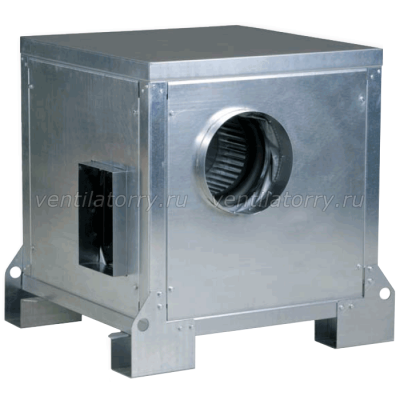

Прибор имеет корпус со свойством шумоудаления за счет исполнения из оцинкованной листовой стали со слоем звукопоглощающего огнеупорного синтетического материала толщиной 7мм. Корпус имеет кубическую форму и снабжен опорными ножками с отверстиями для транспортировки. На входе и выходе расположены гибкие круглые вставки для подсоединения к каналам вентиляции диаметром 355мм.

Динамически сбалансированная крыльчатка встроена в улиткообразный кожух из листовой стали с покрытием полиэфирной краской для защиты от коррозии. Она снабжена вперед повернутыми лопастями и вращается со скоростью 945 об/мин.

Вентилятор CRMTC/6-355/145-1,5 оснащен трехфазным односкоростным двигателем с 6 полюсами, мощностью потребления 1,5 кВт, степенью защиты IP 55 и классом изоляции F. На моторе установлен охлаждающий диск, предохраняющий его от перегрева.

Расшифровка маркировки CRMTC/6-355/145-1,5:

• CRMTC – центробежные вентиляторы в шумоизолированном корпусе, для использования в системах дымоудаления (предел огнестойкости 400°С / 2. Продолжительная работа). Производитель - Soler&Palau (Испания);
• 6 - количество полюсов электродвигателя;
• 355 – типоразмер, по круглому присоединительному диаметру d N = 355мм;
• 145 – типоразмер;
• 1,5 – мощность электродвигателя (кВт).

Технические характеристики вентилятора CRMTC/6-355/145-1,5

Аэродинамические характеристики вентилятора SOLER-PALAU CRMTC/6-355/145-1,5

Чертеж и габаритные размеры вентилятора soler-palau CRMTC/6-355/145-1,5
