Описание вентилятора AxZent 560D4 IE2 (37166)

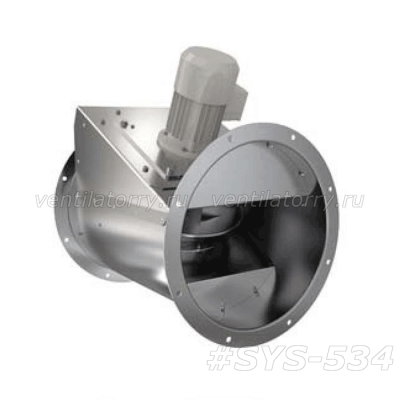

Systemair AxZent 560D4 IE2 является центробежным вентилятором, который встраивается в круглые воздуховоды и используется для длительной работы с воздушными и газовыми агрессивными смесями с температурой до 120°С. Он широко применяется в системах производственной вентиляции, на больших кухнях, в том числе предприятий общественного питания. Максимальный расход воздуха прибора 6901 м3/час, уровень звукового давления 44,1 дБА.

Корпус прибора имеет компактную геометрическую форму и изготовлен из оцинкованной стали. Для соединения с каналами вентиляции он снабжен установочными фланцами. Размеры вентилятора 795x805x650 мм, вес 70 кг.

Крыльчатка устройства имеет назад повернутые алюминиевые лопасти и вращается со скоростью 1416 об/мин. Хорошие аэродинамические параметры обеспечиваются близким расположением лопаток. Они вращаются за счет трехфазного двигателя с потребляемой мощностью 1145 Вт.

Регулировка скорости мотора производится по управляющему сигналу напряжения 0-10 В. Тепловая защита обеспечивается термоконтактами для подсоединения внешнего устройства защиты.

Для удобства монтажа вентилятора в серии предусмотрен ряд электрических и механических приспособлений.

Пример расшифровки маркировки: Вентилятор AxZent 560D4 IE2 Art.37166:

1. AxZent- Серия, Высокотемпературные вентиляторы Systemair (канальные, с фланцами для воздуховодов);
2. 560 – Типоразмер;
3. Art.37166 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора AxZent 560D4 IE2 (37166)

Габаритные размеры вентилятора AxZent 560D4 IE2 (37166)

Схема вентилятора AxZent 560D4 IE2 (37166)

Рабочие характеристики вентилятора AxZent 560D4 IE2 (37166)

График быстрого подбора для вентилятора AxZent 560D4 IE2 (37166)
