Описание вентилятора AXCPV 400 vane (B)(C400AXCPVB)

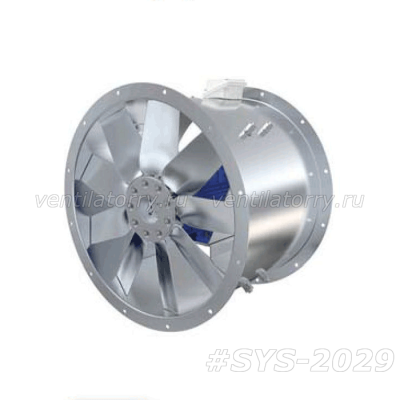

Осевой вентилятор среднего давления Systemair AXCPV 400 vane (B) относится к устройствам, способным работать в режиме ежедневной вентиляции (диапазон температур перемещаемого воздуха -20°С -+55°С) или дымоудаления в случае возникновения пожара (за счет предела огнестойкости 300° С/120 минут). Он предполагает установку как в воздуховоды, так и вне их на специальные кронштейны. Размеры устройства: диаметр 480 мм, высота 580.

Цилиндрический корпус прибора выполнен из стали горячего цинкования. За счет запрессованных фланцев с обеих сторон корпус приобретает дополнительную устойчивость. Рабочее колесо произведено из алюминия, имеет аэродинамическую форму лопастей. В вентиляторе AXCPV 400 vane (B) предусмотрена возможность изменять количество лопаток и угол их наклона. Эта особенность позволяет получать необходимые значения производительности, уровня шума и других технических показателей. Выбор оптимальных параметров осуществляется с помощью специальной программы-конфигуратора.

Вентилятор вращается за счет одно- или трехфазного двигателя (с одной или двумя скоростями и коммутируемыми полюсами). Мотор расположен в зоне действия воздушного потока, скорость его вращения регулируется частотным преобразователем.

Пример расшифровки маркировки: Вентилятор AXCPV 400 vane (B)(C400AXCPVB):

1. AXC (B): Серия, Осевые вентиляторы Systemair для Дымоудаления (подходит для удаления горячего дыма и ежедневной вентиляции); (B)- Для удаления дыма температурой 300 град. в течении 120 мин;
2. AXC (F): (F)-Для удаления дыма температурой 400 град. в течении 120 мин;
3. AXR: Реверсивный осевой вентилятор;
4. 400: Типоразмер, номинальный диаметр;
5. C400AXCPVB: Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Габаритные размеры вентилятора AXCPV 400 vane (B)(C400AXCPVB)

Схема вентилятора AXCPV 400 vane (B)(C400AXCPVB)

График давления вентилятора AXCPV 400 vane (B)(C400AXCPVB)

График силы вентилятора AXCPV 400 vane (B)(C400AXCPVB)

Схема трехфазного двигателя для вентилятора AXCPV 400 vane (B)(C400AXCPVB)

Код заказа вентилятора AXCPV 400 vane (B)(C400AXCPVB)
