AXCBF-EX 400-7/22°-2 (37445) - Вентилятор Systemair (Системэйр), Взрывозащищенные вентиляторы/ Серия AXCBF-EX

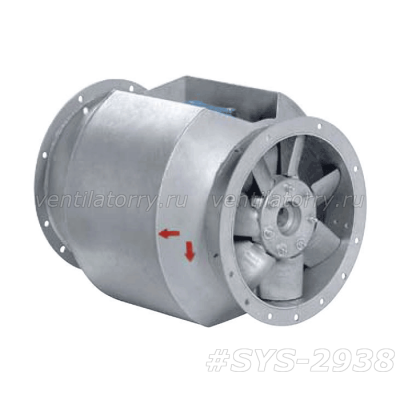

Описание вентилятора AXCBF-EX 400-7/22°-2 (37445)

Прибор AXCBF-EX 400-7/22°-2 ТМ Systemair является осевым вентилятором среднего давления во взрывобезопасном исполнении. Он обеспечивает отвод из помещений, расположенных в 1 и 2 взрывоопасных зонах, газообразных сред категорий IIА, IIB и IIC температурных классов от Т1 до Т4 (с температурами возгорания выше 135 °С). Максимальный расход воздуха устройства составляет 6 160 м3/час.

Обтекаемый продолговатый корпус вентилятора выполнен из оцинкованной горячим способом стали и разделен на два воздушных канала. В конструкции корпуса предусмотрены сварные фланцы для прочности и искрозащитные кольца из алюминия для безопасности. Габаритные размеры прибора: диаметр 585 мм, высота 625 мм, вес 64 кг.

В одном из каналов корпуса (вне зоны действия потока воздуха) расположен трехфазный двигатель со степенью взрывобезопасности Ex d. Он имеет мощность потребления 1911 Вт и комплектуется позисторами с контактами для подсоединения внешнего защитного устройства и проводами для подключения к сети питания. Скорость вращения мотора изменяется частотным преобразователем.

Рабочее колесо с изменяемым углом поворота лопастей (в данной модели 22°) изготовлено из литого алюминия и вращается с частотой 2918 об/мин.

Пример расшифровки маркировки: Вентилятор AXCBF-EX 400-7/22°-2 Art.37445:

1. AXCBF-EX- Осевые взрывозащищенные вентиляторы Systemair (корпус с раздвоенным воздушным каналом);
2. 400 – Типоразмер;
3. 7/22 – Количество лопаток /Угол установки лопаток;
4. Art.37445 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора AXCBF-EX 400-7/22°-2 (37445)

Габаритные размеры вентилятора AXCBF-EX 400-7/22°-2 (37445)

Схема вентилятора AXCBF-EX 400-7/22°-2 (37445)

График быстрого подбора для вентилятора AXCBF-EX 400-7/22°-2 (37445)
