Описание вентилятора AW 550 D6-2-EX (37438)

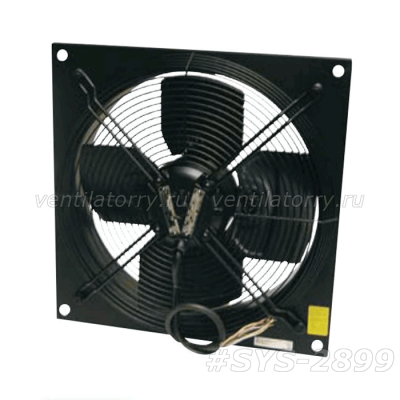

Systemair AW 550 D6-2-EX является осевым вентилятором, производимым во взрывозащищенном исполнении. Прибор используется при перемещении газообразных сред категорий IIА и IIВ температурных классов от Т1 до Т4 (температуры возгорания от 135 °С и выше) из 1 и 2 зон взрывоопасности. Максимальная производительность устройства составляет 6628 м3/час, а уровень звукового давления 67,2 дБА.

Вентилятор предполагает настенный монтаж в воздуховоды. Его рабочее колесо сделано из листовой оцинкованной стали с черным покрытием порошкового типа и имеет четыре лопасти оригинальной формы. Скорость его вращения 697 об/мин. Для удобства установки прибор комплектуется квадратной монтажной пластиной из того же материала. Со стороны входа потока воздуха расположена защитная решетка.

Габаритные размеры устройства 143x610x650 мм, вес 13 кг.

Вращение крыльчатки обеспечивает трехфазный двигатель с внешним ротором, степенью взрывозащиты Ex e и мощностью потребления 579 Вт. Скорость мотора регулируется управляющим сигналом напряжения от трансформатора или переключением согласно схеме «звезда-треугольник» (ступенчатая регулировка). Защиты от перегрева обеспечивается позисторами с клеммами для подсоединения внешнего устройства защиты.

Пример расшифровки маркировки: Вентилятор AW 550 D6-2-EX Art.37438:

1. AW-EX- Осевые взрывозащищенные вентиляторы Systemair (квадратная монтажная пластина, панель);
2. 550 – Типоразмер;
3. D6 – Электродвигатель N=6полюса, Напряжение 400В;
4. Art.37438 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора AW 550 D6-2-EX (37438)

Габаритные размеры вентилятора AW 550 D6-2-EX (37438)

Схема вентилятора AW 550 D6-2-EX (37438)

Рабочие характеристики вентилятора AW 550 D6-2-EX (37438)

График быстрого подбора для вентилятора AW 550 D6-2-EX (37438)
