Описание вентилятора AW 420 D4-2-EX (37437)

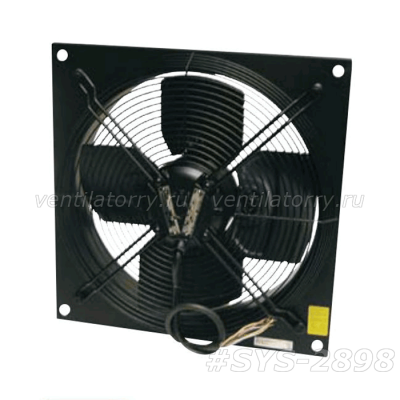

Systemair AW 420 D4-2-EX является осевым вентилятором, производимым во взрывозащищенном исполнении. Прибор используется при перемещении газообразных сред категорий IIА и IIВ температурных классов от Т1 до Т4 (температуры возгорания от 135 °С и выше) из 1 и 2 зон взрывоопасности. Максимальная производительность устройства составляет 4662 м3/час, а уровень звукового давления 69,2 дБА.

Вентилятор предполагает настенный монтаж в воздуховоды. Его рабочее колесо сделано из листовой оцинкованной стали с черным покрытием порошкового типа и имеет четыре лопасти оригинальной формы. Скорость его вращения 1269 об/мин. Для удобства установки прибор комплектуется квадратной монтажной пластиной из того же материала. Со стороны входа потока воздуха расположена защитная решетка.

Габаритные размеры устройства 125x460x403 мм, вес 10 кг.

Вращение крыльчатки обеспечивает трехфазный двигатель с внешним ротором, степенью взрывозащиты Ex e и мощностью потребления 536 Вт. Скорость мотора регулируется управляющим сигналом напряжения от трансформатора или переключением согласно схеме «звезда-треугольник» (ступенчатая регулировка). Защиты от перегрева обеспечивается позисторами с клеммами для подсоединения внешнего устройства защиты.

Пример расшифровки маркировки: Вентилятор AW 420 D4-2-EX Art.37437:

1. AW-EX- Осевые взрывозащищенные вентиляторы Systemair (квадратная монтажная пластина, панель);
2. 420 – Типоразмер;
3. D4 – Электродвигатель N=4полюса, Напряжение 400В;
4. Art.37437 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора AW 420 D4-2-EX (37437)

Габаритные размеры вентилятора AW 420 D4-2-EX (37437)

Схема вентилятора AW 420 D4-2-EX (37437)

Рабочие характеристики вентилятора AW 420 D4-2-EX (37437)

График быстрого подбора для вентилятора AW 420 D4-2-EX (37437)
