AW 355 D4-2-EX (37436) - Вентилятор Systemair (Системэйр), Взрывозащищенные вентиляторы/ Серия AW-EX

Описание вентилятора AW 355 D4-2-EX (37436)

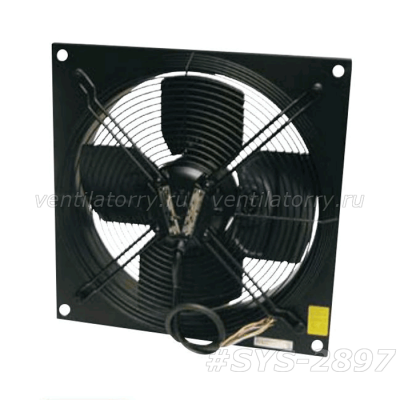

Systemair AW 355 D4-2-EX является осевым вентилятором, производимым во взрывозащищенном исполнении. Прибор используется при перемещении газообразных сред категорий IIА и IIВ температурных классов от Т1 до Т4 (температуры возгорания от 135 °С и выше) из 1 и 2 зон взрывоопасности. Максимальная производительность устройства составляет 2592 м3/час, а уровень звукового давления 61,7 дБА.

Вентилятор предполагает настенный монтаж в воздуховоды. Его рабочее колесо сделано из листовой оцинкованной стали с черным покрытием порошкового типа и имеет четыре лопасти оригинальной формы. Скорость его вращения 1341 об/мин. Для удобства установки прибор комплектуется квадратной монтажной пластиной из того же материала. Со стороны входа потока воздуха расположена защитная решетка.

Габаритные размеры устройства 125x385x423 мм, вес 9 кг.

Вращение крыльчатки обеспечивает трехфазный двигатель с внешним ротором, степенью взрывозащиты Ex e и мощностью потребления 286 Вт. Скорость мотора регулируется управляющим сигналом напряжения от трансформатора или переключением согласно схеме «звезда-треугольник» (ступенчатая регулировка). Защиты от перегрева обеспечивается позисторами с клеммами для подсоединения внешнего устройства защиты.

Пример расшифровки маркировки: Вентилятор AW 355 D4-2-EX Art.37436:

1. AW-EX- Осевые взрывозащищенные вентиляторы Systemair (квадратная монтажная пластина, панель);
2. 355 – Типоразмер;
3. D4 – Электродвигатель N=4полюса, Напряжение 400В;
4. Art.37436 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора AW 355 D4-2-EX (37436)

Габаритные размеры вентилятора AW 355 D4-2-EX (37436)

Схема вентилятора AW 355 D4-2-EX (37436)

Рабочие характеристики вентилятора AW 355 D4-2-EX (37436)

График быстрого подбора для вентилятора AW 355 D4-2-EX (37436)
