3414 NHH-386

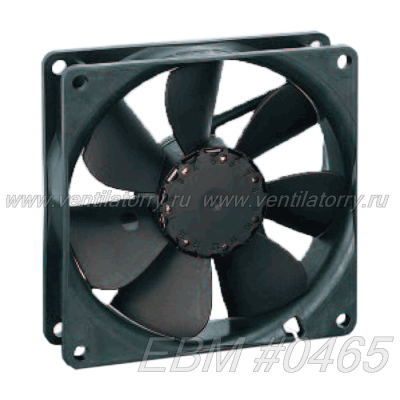

Описание вентилятора компактного EBM 3414 NHH-386

Компактные осевые вентиляторы постоянного тока emp-papst 3414 NHH-386 демонстрируют высокую эффективность в любых условиях. Они станут идеальным оборудованием для комплектации рабочих станций и серверов, маршрутизаторов и полупроводниковых преобразователей бытового и промышленного назначения.

Отличные характеристики при малых габаритах

Устройство, выполненное в габаритах 92x25 мм отличается высокой эффективностью, обеспечивая производительность по воздуху до 102 куб. м/ч при потребляемой электрической мощности всего 24 Вт.

Достигаются такие показатели за счет оптимизированной формы лопастей крыльчатки, бесщеточным электродвигателям с высоким КПД (по энергетическим характеристикам он не менее чем на 40% превосходят изделия конкурентов) и созданным по новым технологиям шариковым подшипником.

Все это позволило добиться и крайне низкого уровня шума, который для этой модели не превышает 39 дБА.

Высокая надежность

Лучшим показателем надежности устройства стал срок службы, который превышает 117 тысяч часов. На достижение такого результата работают примененные конструкторские и технические решения, такие как:

• Изготовление деталей конструкции из высокопрочного армированного стекловолокном пластика – полибутилентерифталата для корпуса и полиамида для лопастей крыльчатки.
• Использование двигателей с электронной коммутацией и встроенной защитой, в том числе и от обратной полярности подключения (элементы электронной схемы смонтированы в ступице устройства);

Производитель обеспечивает возможность управления производительностью. Так, устройство может работать в широком диапазоне напряжения питания, а также комплектоваться устройствами управления, например, дополнительным входом для сигнала ШИМ.

Технические характеристики вентилятора 3414 NHH-386

Модель вентилятора: Ebmpapst 3414 NHH-386:

• Воздушный поток, [м3/час]: 102
• Воздушный поток CFM, [куб.футов/мин]: 60 ,0
• Номинальное напряжение VDC, [В]: 24
• Диапазон напряжений VDC, [В]: 18...28
• Уровень звукового давления, [дБА]: 39
• Уровень звуковой мощности, [БелA]: 5 ,1
• Подшипники: Подшипники шариковые
• Входная мощность, [Вт]: 3 ,2
• Номинальная скорость вращения, [об/мин]: 3250
• Диапазон температур, [°С]: -20...+70
• Стандартный срок службы при T=20°С/при T=60°С, [часы]: 70000/35000
• Ожидаемый срок службы при T=40°C, [часы]: 117500
• Номер кривой: 5

Аэродинамические характеристики вентилятора EBMPAPST 3414 NHH-386

Чертеж и габаритные размеры вентилятора ebmpapst 3414 NHH-386

Скачать Каталог/ Catalog: Вентилятор компактный Ebmpapst 3414 NHH-386 [.PDF]
